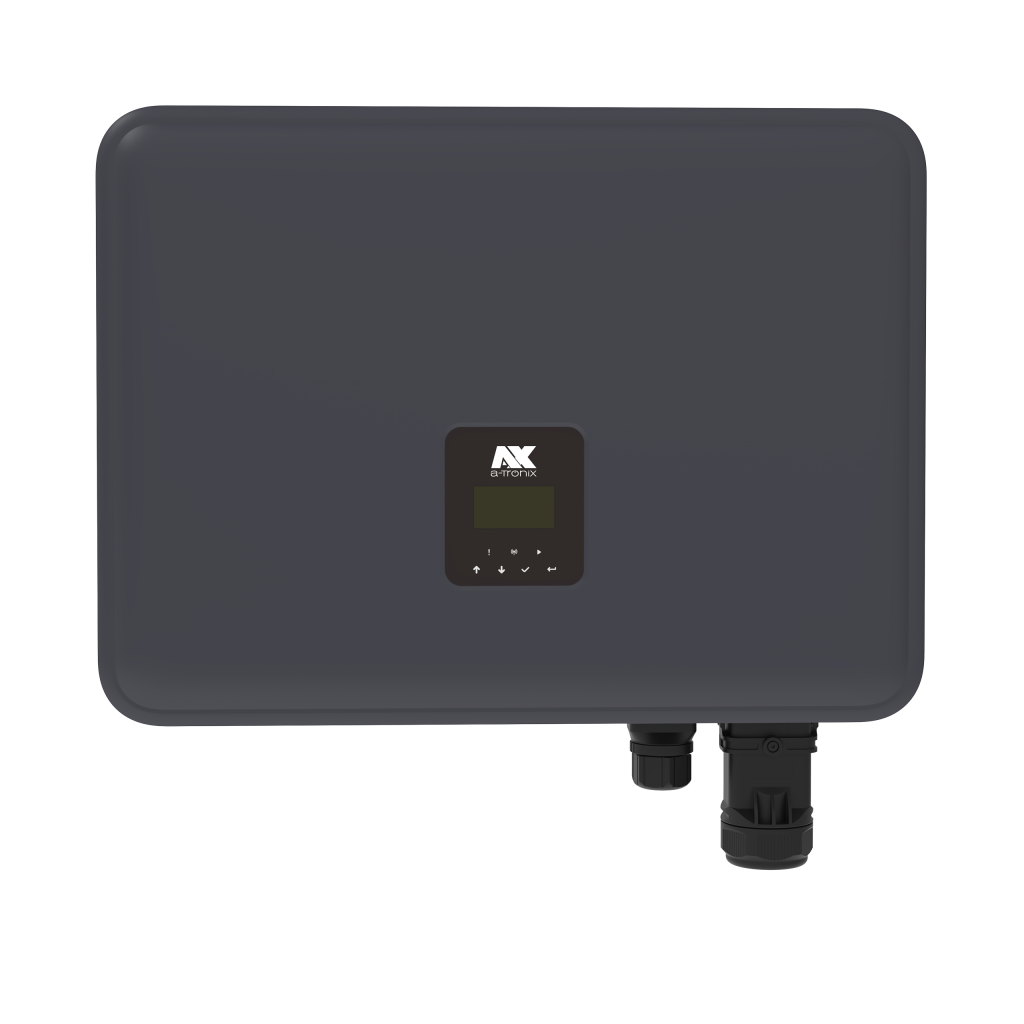

AX Plus Hybrid-Wechselrichter 3ph

Unsere a-TroniX AX Plus Hybrid-Wechselrichter bieten mehr Leistung und Flexibilität für große PV-Anlagen in Haushalten und Gewerbebetrieben. Dank drei MPP-Trackern können sie bis zu drei separate Solarfelder unabhängig voneinander optimieren, was besonders bei unterschiedlich ausgerichteten oder teils verschatteten Modulen den maximalen Energieertrag sichert. Der AX Plus sorgt für eine stabile, zukunftssichere Energieversorgung – sowohl für Eigenheime als auch für Gewerbebetriebe.

Download

Icon
AX Plus Hybridwechselrichter 3ph Datenblatt
84 downloads128.06 KB
Icon
AX Plus Hybrid Inverter 3ph Bedienungsanleitung
63 downloads14.90 MB
Icon
AX Plus Hybridwechselrichter Garantiebedingungen
31 downloads67.44 KB
Icon
AX Plus Hybridwechselrichter 3ph Schnellinstallation
27 downloads4.02 MB
Icon
AX Plus Hybrid Inverter 3ph Datasheet
27 downloads126.85 KB
Icon
AX Plus Hybridwechselrichter 3ph Quick Installation Guide
23 downloads3.75 MB
Icon
AX Plus Wechselrichter Factsheet
10 downloads2.23 MB

    Spezifikationen

    SpezifikationAX Plus 5kWAX Plus 6kWAX Plus 8kWAX Plus 10kWAX Plus 12kWAX Plus 15kW
    Artikelnummer989612898961299896130989613198961329896133
    PV-Eingang
    Max. Modul-Leistung [Wp]110001400018000200002400030000
    Max. DC-Eingangsleistung [W]110001320017600180002250025000
    Max. DC-Spannung [V]1000 [1]
    Nenn-DC-Betriebsspannung [V]620
    Max. MPPT-Eingangsstrom [A]20 / 20 / 20
    Max. MPPT-Kurzschlussstrom [A]25 / 25 / 25
    Max. MPPT-Eingangsleistung [W]10000 / 10000 / 10000
    Min. Betriebsspannung der PV-Anlage [V]90 [2]
    MPPT-Spannungsbereich [V]120 ~ 950
    Einschalt-Eingangsspannung [V]140
    Anzahl der MPP-Tracker3
    Strings pro MPP-Tracker1 + 1 + 1
    Batterie
    BatterietypLithium Batterie (LiFePO4)
    Batteriespannung [V]100 ~ 800
    Min. Betriebsspannung [V]100
    Min. Batteriespannung bei voller AC-Last [V]108125160210250310
    Max. Lade-/Endladestrom [A]50
    Batterie KommunikationsmodesCAN
    Ausgang (Netz)
    AC-Nennleistung [W]500060008000100001200015000
    Max. scheinbare AC Leistung [VA]55006600880011000 [3]1320016500
    Nenn-Netzspannung [V]400/230Vac; 380/220Vac, 3L/N/PE
    Nenn-Netzfrequenz [Hz]50/60, ±5
    Nenn-AC-Strom [A] (pro Phase)7,69,112,115,218,222,7
    Max. AC-Strom [A] (pro Phase)8,31013,316,72025
    Leistungsfaktor1 (einstellbar von 0,8 kap. bis 0,8 ind.)
    Klirrfaktor (THDI) [%]<3 bei Nennleistung
    AC-Eingang
    Max. AC-Leistung [VA]600072009600120001440016000
    Nenn-Netzspannung (AC-Spannungsbereich) [V]400/230Vac; 380/220Vac, 3L/N/PE
    Nenn-Netzfrequenz [Hz]50/60, ±5
    Max. AC-Strom [A] (pro Phase)9,110,914,518,221,824,2
    EPS-Ausgang
    Max. scheinbare AC-Leistung [VA]500060008000100001200015000
    Max. scheinbare AC-Leistung [VA] (60s)6000720096000120001440015000
    Nenn-Ausgangsspannung [V]400/230Vac; 380/220Vac, 3L/N/PE
    Nenn-Netzfrequenz [Hz]50/60
    Max. EPS-Strom [A] (pro Phase)7,28,711,614,517,421,7
    Leistungsfaktor1 (einstellbar von 0,8 kap. bis 0,8 ind.)
    Umschaltzeit [ms]<20
    Klirrfaktor THDV [%]<3 @lineare Last
    Effizienz
    MPPT-Wirkungsgrad [%]99,9
    Max. Wirkungsgrad [%]97,397,797,797,997,997,9
    Europäischer Wirkungsgrad [%]97,2
    Sicherheit
    PV-VerpolungsschutzJa
    BatterieverpolungsschutzJa
    Anti-Islanding-SchutzJa
    Kurzschlussschutz am AusgangJa
    Schutz vor LeckströmenJa
    IsolationswiderstandsschutzJa
    Überspannungskategorielll (AC-Seite), ll (DC-Seite)
    VerpolungsschutzJa
    Überstrom- / ÜbertemperaturschutzJa
    DC/AC-ÜberspannungsschutzTyp ll (PV) / Typ ll (AC)
    AFCI-SchutzJa
    DC-SchalterJa
    Allgemeine Daten
    Abmessungen (BxHxT) [mm]600×450×226
    Verpackungsabmessungen (BxHxT) [mm]665×545×390
    Nettogewicht [kg]34
    Bruttogewicht [kg]40
    InstallationWandmontiert
    Betriebstemperaturbereich [°C]-25 ~ +60
    Lagertemperatur [°C]-40 ~ +70
    Relative Luftfeuchtigkeit bei Lagerung/Betrieb [%]0 ~ 100
    Höhe [m]<4000 @Derating über 2000
    SchutzklasseI
    SchutzartIP65 (Für den Außeneinsatz)
    Standby-Verbrauch [W]20 ~ 25
    Standby-ModusJa
    KühlungNatürliche Konvektionskühlung
    Lautstärkepegel [dB]<40
    Wechselrichtertopologienicht isoliert
    KommunikationsschnittstelleEthernet, EMS (RS485), Meter, WLAN (Wifi+LAN+Bluetooth), 4G (Optional), DRM, Ripple Control, USB, BMS (CAN), SG Ready
    LCD-DisplayHintergrundbeleuchtung 16×4 Zeichen
    Standardgarantie [Jahre]10
    Bedienung4 × Kapazitiver Touchsensor
    Signalgeber1, innen (EPS und Erdungsfehler)
    Zertifizierung VDE 4105; VDE0126; EN 62109; EN61000; EN62920; EN55011; EN IEC 62311; EN301 489; RoHs, REACH, TOR; Belgium C10/11; France EN50549-1; Italy CEI021, CEI0-16
    Aktualisiert am 19.03.2025
